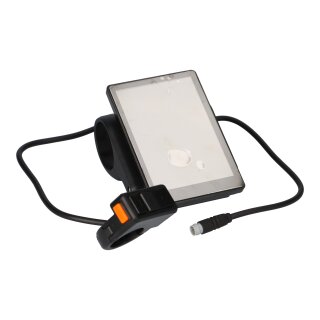

BMZ DS103 E-Bike Display 3,5 Zoll TFT mit Remote für Brose CAN
Übersichtliches Farbdisplay für kompatible Brose-E-Bike-Systeme
Das BMZ DS103 E-Bike-Display verbindet einen kontrastreichen 3,5-Zoll-TFT-Farbbildschirm mit einer separaten Remote-Bedieneinheit am Lenker. Fahrdaten, Unterstützungsstufe, Akkustand und weitere Systeminformationen werden übersichtlich im direkten Sichtfeld angezeigt.
Das Display ist für kompatible elektromotorisch unterstützte Fahrräder mit entsprechender CAN-Kommunikation vorgesehen. Es eignet sich insbesondere für technisch passende BMZ- und Brose-Systemkonfigurationen.
Die Bedienung erfolgt über die am Lenker montierte Remote. Dadurch können wichtige Funktionen während der Fahrt erreicht werden, ohne direkt am Bildschirm bedienen zu müssen.
Neue Herstellernummer 611045 – ersetzt 41385
Die aktuelle Ausführung des BMZ DS103 wird unter der Herstellernummer 611045 geführt. Sie ersetzt das zuvor angebotene Vorgängermodell mit der Referenz 41385.
-
Aktuelle Herstellernummer: 611045
-
Ersetzte Referenz: 41385
-
Modell: BMZ DS103
-
Ausführung: TFT-Farbdisplay mit separater Remote
Die Angabe „ersetzt 41385“ bedeutet nicht automatisch, dass das Display ohne Adapter oder technische Prüfung an jedem älteren System angeschlossen werden kann. Stecker, Kabelgeneration, CAN-Kommunikation und Systemfreigabe müssen vollständig übereinstimmen.
3,5-Zoll-TFT-Farbbildschirm mit 320 x 480 Pixeln
Das DS103 besitzt einen hellen und kontrastreichen TFT-Farbbildschirm mit einer Bildschirmdiagonale von 3,5 Zoll. Die Auflösung von 320 x 480 Pixeln ermöglicht eine übersichtliche Darstellung der relevanten Fahrinformationen.
-
Displayart: TFT
-
Darstellung: Farbe
-
Bildschirmdiagonale: 3,5 Zoll
-
Auflösung: 320 x 480 Pixel
-
Displayoberfläche: gehärtetes Glas
-
Gehäusematerial: ABS und PC
Die Displayhelligkeit kann an die Umgebungsbedingungen angepasst werden. Zudem stehen abhängig von Einstellung und System eine helle beziehungsweise dunkle Hintergrunddarstellung zur Verfügung.
Anzeige wichtiger Fahrinformationen
Das BMZ DS103 stellt zahlreiche Daten des kompatiblen E-Bike-Systems übersichtlich dar. Über die Menü-Taste kann zwischen verschiedenen Informationsansichten gewechselt werden.
Zu den möglichen Anzeigen gehören:
- aktuelle Geschwindigkeit
- Durchschnittsgeschwindigkeit
- Höchstgeschwindigkeit
- Tagesstrecke beziehungsweise Trip-Distanz
- Gesamtkilometer beziehungsweise ODO
- Fahrzeit beziehungsweise Trip Time
- berechnete Restreichweite
- Ladezustand des E-Bike-Akkus
- Batteriespannung im Informationsmenü
- aktuelle Motorleistung
- gewählte Unterstützungsstufe
- Status des E-Bike-Scheinwerfers
- Uhrzeit
- System- und Fehlerinformationen
Welche Werte tatsächlich zur Verfügung stehen, hängt von der angeschlossenen Motor-, Akku-, Controller- und Firmwarekonfiguration ab.
Unterstützungsstufen direkt über die Remote auswählen
Über die Auf- und Ab-Tasten der Remote kann die Unterstützungsstufe des E-Bike-Antriebs eingestellt werden. Abhängig von der verwendeten System- und Firmwareversion können folgende Stufen angezeigt werden:
- OFF
- ECO
- TOUR
- SPORT
- BOOST beziehungsweise TURBO
Die gewählte Stufe wird farblich und textlich auf dem Display dargestellt. Die tatsächliche Motorunterstützung und Benennung der höchsten Stufe richten sich nach der Konfiguration des angeschlossenen E-Bike-Systems.
Separate Remote für eine komfortable Bedienung
Die mitgelieferte Remote wird in Griffnähe am Lenker montiert. Sie besitzt vier Bedienfunktionen:
-
Ein/Aus: E-Bike-System und Display bedienen
-
Menü: zwischen Anzeigen und Einstellungen wechseln
-
Auf: Unterstützungsstufe erhöhen und weitere Funktionen bedienen
-
Ab: Unterstützungsstufe reduzieren und Schiebehilfe bedienen
Durch die separate Bedienung bleibt das zentrale Display gut ablesbar, während die wichtigsten Einstellungen über die Remote vorgenommen werden können.
Schiebehilfe für kompatible E-Bike-Systeme
Das DS103 unterstützt bei entsprechend konfigurierten E-Bikes die Aktivierung der Schiebehilfe. Sie kann das Schieben des Fahrrads beispielsweise an einer Steigung oder aus einer Tiefgarage erleichtern.
Die Schiebehilfe ist keine Anfahr- oder Fahrfunktion. Sie darf ausschließlich entsprechend den Vorgaben des E-Bike- und Antriebsherstellers verwendet werden.
Scheinwerfer über die Remote bedienen
Ist das angeschlossene E-Bike-System entsprechend vorbereitet, kann der Scheinwerfer über die Remote ein- und ausgeschaltet werden. Der aktuelle Lichtstatus wird durch ein Scheinwerfersymbol auf dem Display angezeigt.
Die Funktion setzt voraus, dass Beleuchtung, Controller und Systemsoftware diese Bedienung unterstützen.
Anzeige von Ladezustand und Motorleistung
Der Ladezustand des angeschlossenen Akkus wird im Hauptbildschirm über mehrere Segmente dargestellt. Im Batterie-Informationsmenü können abhängig vom System zusätzlich der prozentuale Ladezustand und die Batteriespannung angezeigt werden.
Eine separate Leistungsanzeige stellt die aktuelle Motorleistung in mehreren Segmenten und zusätzlich als numerischen Wert dar. Dadurch kann der Fahrer die momentane Leistungsabgabe des Motors besser einschätzen.
Individuell anpassbare Anzeige
Das Einstellungsmenü ermöglicht verschiedene Anpassungen der Displaydarstellung:
- Hintergrundfarbe Weiß oder Schwarz
- Anzeige in Kilometer oder Meilen
- mehrstufig einstellbare Displayhelligkeit
- Einstellung der Uhrzeit
- Aktivierung oder Deaktivierung der PIN-Abfrage
- Änderung der persönlichen PIN
- Anzeige von Batterieinformationen
- Anzeige von Systeminformationen
- Zurücksetzen auf Werkseinstellungen
- Zurücksetzen ausgewählter Trip-Daten
Einstellungen dürfen aus Sicherheitsgründen ausschließlich bei stehendem E-Bike vorgenommen werden.
Optionaler PIN-Schutz
Das BMZ DS103 verfügt über eine optionale PIN-Abfrage beim Systemstart. Nach Aktivierung muss die hinterlegte Zahlenkombination eingegeben werden, bevor die Benutzeroberfläche vollständig freigegeben wird.
Die PIN-Funktion kann im Einstellungsmenü aktiviert, deaktiviert oder geändert werden. Sie ist eine zusätzliche Bedienfunktion und ersetzt kein mechanisches Fahrrad- oder Akkuschloss.
Systeminformationen und Fehleranzeige
Im Informationsmenü können abhängig von der Systemkonfiguration verschiedene technische Angaben eingesehen werden:
- Seriennummer des Displays
- Firmwareversion
- Hardwareversion
- Motorinformationen
- BMS- beziehungsweise Akkuinformationen
- Controllerinformationen
Das Display kann außerdem vom System gemeldete Fehlercodes anzeigen. Die Bedeutung eines Fehlercodes ist anhand der Bedienungsanleitung beziehungsweise der Serviceunterlagen des jeweiligen E-Bike-Systems zu prüfen.
CAN-Kommunikation für passende Brose-Systeme
Das DS103 kommuniziert über eine CAN-Schnittstelle mit den kompatiblen Komponenten des E-Bikes. Es ist insbesondere für technisch passende Brose-Antriebssysteme in Verbindung mit einer entsprechenden BMZ-Systemkonfiguration vorgesehen.
Die Bezeichnung „Brose“ allein bestätigt jedoch keine Kompatibilität. Je nach Fahrradhersteller, Modelljahr, Motorversion, Akku, Controller und Verkabelung können unterschiedliche Displays und Stecksysteme verbaut sein.
Auch für passende Systeme ohne Wake vorgesehen
Die aktuelle Produktausführung wird als kompatibel mit entsprechenden E-Bikes ohne Wake-Funktion geführt. Auch hierbei müssen die verwendete Verkabelung, der Stecker, die Systemgeneration und die Softwarekonfiguration zum Display passen.
Ein Einbau in ein beliebiges Brose-E-Bike ohne vorherige Prüfung ist nicht vorgesehen.
Alternative zum BLOKS 14d nur mit passender Systemanbindung
Das BMZ DS103 kann bei geeigneten E-Bike-Systemen als Alternative zu bestimmten BLOKS-14d-Remote-Displays verwendet werden. Bei älteren BLOKS-Gen1-Anschlüssen kann hierfür ein separates Adapterkabel von Gen1 auf Gen2 benötigt werden.
Das Adapterkabel gehört nur dann zum Lieferumfang, wenn es ausdrücklich im jeweiligen Angebot aufgeführt ist. Andernfalls muss es separat bestellt werden.
Vor der Umrüstung sind insbesondere folgende Punkte zu prüfen:
- vorhandene BLOKS-Generation
- Steckerform und Anzahl der Kontakte
- Gen1- oder Gen2-Kabelsystem
- CAN-Kommunikation
- Motor- und Controllerkompatibilität
- Software- beziehungsweise Firmwarefreigabe
IP65-Schutz für den E-Bike-Einsatz
Das DS103 besitzt die Schutzart IP65. Das Gehäuse ist damit staubdicht und gegen Strahlwasser aus verschiedenen Richtungen geschützt.
Das Display ist jedoch nicht für das vollständige Untertauchen oder die Reinigung mit einem Hochdruckreiniger vorgesehen. Der elektrische Anschluss muss ordnungsgemäß verbunden und gegen eindringende Feuchtigkeit geschützt sein.
Geeignet für unterschiedliche Wetterbedingungen
Der dokumentierte Betriebstemperaturbereich reicht von ungefähr -20 bis +60 Grad Celsius. Für die Lagerung wird ein Bereich von etwa -30 bis +80 Grad Celsius angegeben.
Extreme Temperaturen können die Ablesbarkeit und Funktion elektronischer Komponenten beeinflussen. Das Display sollte daher nicht unnötig dauerhaft sehr hohen Temperaturen oder direkter Sonneneinstrahlung ausgesetzt werden.
Ihre Vorteile auf einen Blick
- BMZ DS103 E-Bike-Display
- 3,5-Zoll-TFT-Farbbildschirm
- Auflösung von 320 x 480 Pixeln
- Separate Remote-Bedieneinheit
- CAN-Kommunikation
- Für kompatible Brose-E-Bike-Systeme
- Aktuelle Herstellernummer 611045
- Ersetzt die Referenz 41385
- Anzeige wichtiger Fahr- und Systemdaten
- Unterstützungsstufen direkt auswählbar
- Schiebehilfe bei kompatiblem System
- Scheinwerfersteuerung bei kompatiblem System
- Einstellbare Displayhelligkeit
- Helle und dunkle Hintergrunddarstellung
- Optionale PIN-Abfrage
- Anzeige von Akku- und Systeminformationen
- Fehlercodeanzeige
- Staubdicht und strahlwassergeschützt nach IP65
Technische Daten
-
Hersteller: BMZ
-
Modell: DS103
-
Herstellernummer: 611045
-
Ersetzt: Referenz 41385
-
Produktart: E-Bike-Display mit Remote
-
Displaytechnologie: TFT
-
Farbdarstellung: Ja
-
Bildschirmdiagonale: 3,5 Zoll
-
Auflösung: 320 x 480 Pixel
-
Kommunikation: CAN
-
Stromversorgung: 12V DC
-
Nennstrom: ca. 5mA
-
Kabellänge zum Remote-Bedienelement: ca. 300mm
-
Kabellänge zum Systemanschluss: ca. 240mm
-
Abmessungen laut Artikeldatensatz: ca. 91 x 61 x 51mm
-
Gehäuse: ABS und PC
-
Displayabdeckung: gehärtetes Glas
-
Schutzart: IP65
-
Betriebstemperatur: ca. -20 bis +60 Grad Celsius
-
Lagertemperatur: ca. -30 bis +80 Grad Celsius
-
Farbe: Schwarz
-
Gewicht: ca. 0,15kg
Mögliche Displayanzeigen und Funktionen
- aktuelle Geschwindigkeit
- Durchschnittsgeschwindigkeit
- Höchstgeschwindigkeit
- Trip-Distanz
- Gesamtkilometer
- Fahrzeit
- Restreichweite
- Akkuladestand
- Batteriespannung
- Motorleistung
- Unterstützungsstufe
- Schiebehilfe
- Lichtstatus
- Uhrzeit
- Systeminformationen
- Fehlercodes
- PIN-Abfrage
Wichtiger Hinweis zur Kompatibilität
Das BMZ DS103 ist kein universelles E-Bike-Display. Auch bei einem vorhandenen Brose-Antrieb ist eine automatische Kompatibilität nicht gewährleistet.
Bitte prüfen Sie vor der Bestellung insbesondere:
- Herstellernummer des vorhandenen Displays
- Referenz 611045 beziehungsweise ersetzte Referenz 41385
- verwendetes Motor- und Controllersystem
- Brose-CAN-Kommunikation
- Steckerform und Kontaktanzahl
- Kabellänge und Kabelführung
- BLOKS Gen1 oder Gen2
- Notwendigkeit eines Adapterkabels
- Firmware- und Softwarefreigabe
- Freigabe durch Fahrrad- oder Systemhersteller
Ein optisch passender Stecker reicht zur Bestätigung der Kompatibilität nicht aus. Eine abweichende Pinbelegung oder Systemkommunikation kann dazu führen, dass das Display nicht funktioniert oder Komponenten beschädigt werden.
Hinweise zur Montage
Das zentrale Display wird gut sichtbar am Lenker montiert. Die separate Remote sollte so positioniert werden, dass sie in Griffnähe sicher bedient werden kann.
Je nach Lenkerdurchmesser können passende Montageklemmen beziehungsweise Gummieinsätze erforderlich sein. Die Anleitung nennt typische Lenkerdurchmesser von 22,2mm, 25,4mm und 31,8mm.
Bei der Montage sind die vorgegebenen Anzugsdrehmomente einzuhalten. Zu fest angezogene Schrauben können Display, Remote oder Halterungen beschädigen.
Die Montage und der elektrische Anschluss sollten bei Unsicherheit durch einen qualifizierten E-Bike-Fachbetrieb vorgenommen werden.
Sicherheitshinweise
- Einstellungen nur bei stehendem E-Bike verändern
- während der Fahrt nicht durch das Display ablenken lassen
- Display und Remote nicht öffnen oder verändern
- Display nicht als Griff zum Anheben des Fahrrads verwenden
- Stecker nicht mit Gewalt verbinden
- Pinbelegung und Systemkompatibilität vor dem Anschluss prüfen
- nicht mit Hochdruckreiniger reinigen
- beschädigte Kabel oder Stecker nicht weiterverwenden
- Montagevorgaben und Anzugsdrehmomente beachten
- Bedienungsanleitung des E-Bike-Herstellers berücksichtigen
Lieferumfang
- 1x BMZ DS103 TFT-Farbdisplay 3,5 Zoll
- 1x Remote-Bedienelement für den Lenker
- Verbindungskabel gemäß angebotener Ausführung
- ohne Adapterkabel von BLOKS Gen1 auf Gen2, sofern nicht ausdrücklich angegeben
- ohne E-Bike, Motor, Akku und weiteres Zubehör
