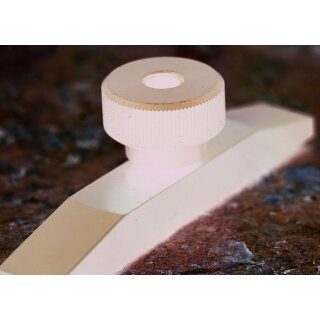

Benedict Tiefenmessbrücke 250 x 20 mm – vorhandene Messuhr flexibel für Tiefenmessungen nutzen
Mit dieser Benedict Tiefenmessbrücke mit 250 mm Brückenlänge machen Sie aus einer geeigneten Messuhr im Handumdrehen ein präzises Tiefenmessgerät. Statt für jede Messaufgabe ein separates Instrument anzuschaffen, setzen Sie die Brücke auf die Bezugsfläche, nehmen eine Messuhr mit 8-h6-Spannschaft auf und kontrollieren Tiefen, Stufen und Höhenunterschiede direkt am Werkstück.
Die Ausführung ist für große Gehäuse, Flansche, Vorrichtungen und Werkstücke mit großem Überbrückungsmaß. Dadurch sparen Sie Zeit beim Rüsten, erhalten eine sichere Auflage und können wiederkehrende Prüfungen in Werkstatt, Fertigung oder Wareneingang deutlich effizienter durchführen.
Warum diese Tiefenmessbrücke die Arbeit erleichtert
-
Schnell einsatzbereit: Messuhr einsetzen, nullen und messen
-
Flexibel: Für unterschiedliche Messuhren und Tasterlängen mit passendem 8-h6-Schaft
-
Reproduzierbar: Die breite Auflage schafft eine definierte Bezugsebene
-
Wirtschaftlich: Vorhandene Messuhr wird für zusätzliche Messaufgaben nutzbar
Die passende Größe für Ihre Messstelle
Die 250-mm-Brücke ist für große Gehäuse, Flansche, Vorrichtungen und Werkstücke mit großem Überbrückungsmaß. Die Brückenbreite von 20 mm unterstützt eine stabile Handhabung und ermöglicht eine kontrollierte Positionierung auf der Bezugsfläche.
Typische Messaufgaben
- Tiefe von Nuten und Einfräsungen prüfen
- Grundbohrungen und Sacklöcher kontrollieren
- Absätze, Stufen und Höhenversätze vergleichen
- Werkzeug-, Vorrichtungs- und Maschinenbauteile prüfen
- Serienmessungen in Fertigung und Qualitätssicherung durchführen
Technische Daten
-
Hersteller: Benedict Messtechnik GmbH
-
Produktart: Tiefenmessbrücke / Messbrücke für Messuhren
-
Brückenlänge: 250 mm
-
Brückenbreite: 20 mm
-
Messuhraufnahme: Ø 8 h6
-
Anwendung: Tiefen-, Stufen- und Vergleichsmessung
-
GTIN: 4251677398044
-
Lieferumfang: 1 Tiefenmessbrücke, ohne Messuhr
Wichtiger Hinweis vor dem Kauf
Prüfen Sie, ob Ihre Messuhr einen passenden Spannschaft Ø 8 h6 besitzt und ob die gewählte Brückenlänge die Messstelle sicher überbrückt. Messuhr, Messtaster, Verlängerungen und Halterungen sind nicht Bestandteil des Lieferumfangs.
So erhalten Sie zuverlässige Messergebnisse
Bezugs- und Auflageflächen vor der Messung reinigen, die Brücke plan und ohne Verkanten aufsetzen und die Messuhr auf einer geeigneten Referenzfläche nullen. Das Werkzeug trocken lagern und die geschliffenen Flächen vor Schlägen und Korrosion schützen.
